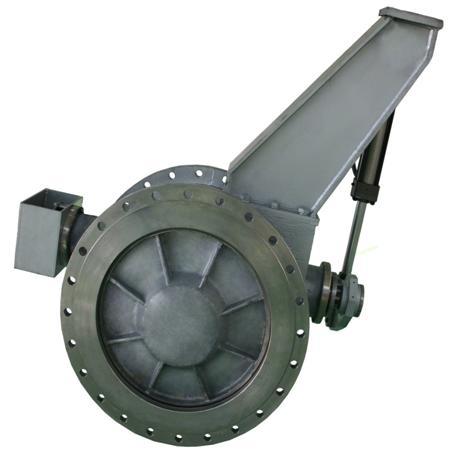

產品名稱：連桿蝶閥

產品編號：

公稱通徑：DN600～DN3000mm

公稱壓力：PN0.25～PN1.0MPa

設計特點：

_無油潤滑

_使用壽命長

_具有耐高溫、耐摩擦、耐腐蝕等特點

_閥門執(zhí)行機構的形式有電動,液動,氣動,手動等

_根據不同工況選擇材料：碳鋼、不銹鋼等

_設計緊湊

_特殊的連桿機構提供的壓力作用在閥門的中心,密封面受力均勻,密封性好

_驅動軸靠近閥門中心線,開閉閥門只需很小的扭矩

_主連桿與副連桿幾乎等長,在高溫條件下,避免了連桿機構被卡死

_開啟閥門的初始階段及關閉閥門的最后階段,閥板平行于閥座運動,閥板與閥座間實現(xiàn)無摩擦移動

密封形式：

a.金屬硬密封；閥體、閥板密封面皆為金屬堆焊硬質合金，泄漏量可達Ⅴ級。

b.軟密封；閥體為金屬，閥板密封面為單層橡膠條，泄漏量可達Ⅵ級。

適合的工況：

高溫,低壓下頻繁開閉,且開閉時間短.密封壓力等級可達PN1.0MPa，開啟壓差可達PN0.5MPa,操作溫度可達600℃，在熱風、煤氣、煙氣等介質管道中廣泛使用

工作溫度頻繁變化

可關斷清潔和多塵的空氣及氣體介質
